Bonding Silicon Electrode
-
Bonded Silicon Electrode

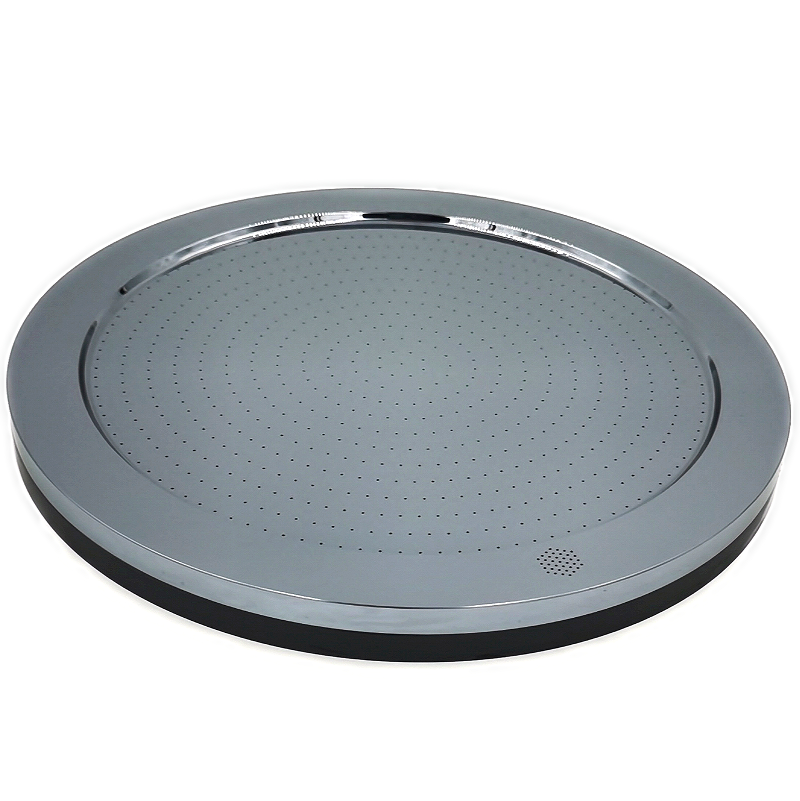

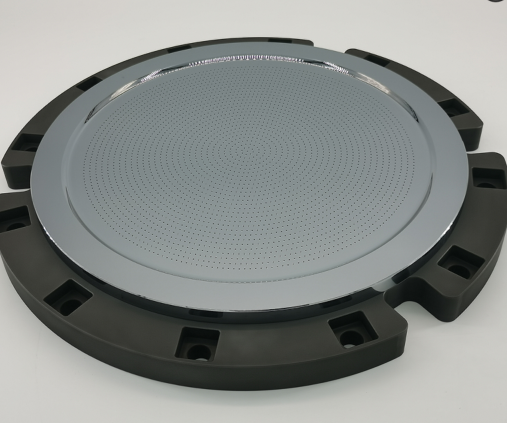

Bonded Silicon Electrode is a silicon electrode made from silicon and graphite through a special bonding process. It installed on the electrode part of the Upper Process Chamber of the semiconductor dry etching process facility is a key part that evenly sprays the mixed gas for Wafer etching through Micro Hole.
It is a consumable part with a replacement cycle due to etching by RF Plasma.
Key features
• Product: Bonded Silicon Electrode
• Material: Silicon P100
• Process: Etch
• Wafer: 6” 、8”
• Max Size:Φ313x 25.4mm(T)
• Surface: Polishing Or Lapping
Product Specifications
No. OEM P/N Description Process 1 839-011906-001 ELECTRODE,SILICON,6" ETCH 6" 2 839-011906-100 ELECTRODE,SILICON,6" ETCH 6" 3 839-011906-902 ELCTD,SILICON,HI TEMP,POLISH,6IN ETCH 6" 4 839-011906-912 ELECTRODE,SILICON,POLISH ETCH 6" 5 839-011907-001 A ELECTRODE,SILICON,8" ETCH 8" 6 839-011907-100 ELCTD,SILICON,8",HI TEMP ETCH 8" 7 839-011907-111 EXELAN ELCTD,SILICON,8" ETCH 8" 8 839-011907-222 ELCTD,SI,8IN,LR,SM HOLE,LCR ETCH 8" 9 839-011907-334 ELCTD,SILICON,8 IN,SM,HOLE,LR ETCH 8" 10 839-011907-422 ELCTD,SI,8IN,LR,SM HOLE,LCR.LS ETCH 8" 11 839-011907-902 ELECTRODE,SILICON,POLISH,HCB,8IN ETCH 8" 12 839-011907-912 ELECTRODE,SILICON,POLISH,HCB,8IN ETCH 8" 13 839-011907-913 ELECTRODE,SILICON,POLISH,HCB,8IN ETCH 8" 14 839-015480-003 ASSY,UPR ELCTD,.28STEP,TC,200MM,2300 ETCH 8" 15 839-015480-005 ASSY,UPR ELCTD,.15STEP,TC,200MM,2300 ETCH 8" 16 839-015480-010 ASSY,UPR ELCTD,.28STEP,TC,200MM ETCH 8" 17 839-021113-002 ASSY,ELCTD,INNER,TC 300MM ETCH 12" 18 839-021113-095 ASSY,ELCTD,INNER,TC 300MM ETCH 12" 19 839-443215-101 ELCTD,HP,SILICON,8IN,SM HOLE ETCH 8" 20 839-443215-502 ELCTD,SILICON,L RES,SM HOLE,8 IN ETCH 8" 21 839-443215-504 ELCTD,SILICON,L RES,SM HOLE,8 IN,HPP ETCH 8" 22 839-443215-514 ELCTD,SI,LOW-RES,SM-HOLE,8IN,HPP ETCH 8" -
Bonded Silicon Electrode is a silicon electrode made from silicon and graphite through a special bonding process. It installed on the electrode part of the Upper Process Chamber of the semiconductor dry etching process facility is a key part that evenly sprays the mixed gas for Wafer etching through Micro Hole.
It is a consumable part with a replacement cycle due to etching by RF Plasma.
It is a consumable part with a replacement cycle due to etching by RF Plasma.
